Vickers Hydrostatic Parts and Repair


HYDROSTATIC TRANSMISSION SERVICE,LLC OFFERS VICERS HYDROSTATIC PARTS AND VICKERS HYDROSTATIC REPAIR

MOUNT BEARING S/A ON END OF SHAFT WITH NO SHIM. FIT VALVE BLOCK ON HOUSING AND LOCK WITH SEVEN SCREWS.

TURN THE SHAFT. APPLY 1110-1330 N.m (250-299 LBF) PRESSURE AT END OF SHAFT TO SEAT SHAFT BEARING. MEASURE SHAFT END PLAY WITH A DIAL METER.

TAKE AWAY VALVE BLOCK AND BEARING S/A FROM UNIT. INSTALL SHIMS TO END OF SHAFT TO GIVE .025-.102 MM(.001-.004 INCH) SHAFT END PLAY.

PUT IN BEARING S/A ON END OF SHAFT. MOUNT THE VALVE BLOCK AND SECURE WITH SEVEN SCREWS.

PINTLE BEARING PRELOAD SHIMMING PROCESS MOUNT EACH OF THE PINTLE BEARING COVERS ON THE YOKE S/.A PUT IN COMPLETE PINTLE ASSEMBLY (PARTS THAT ARE INCLUDED: BEARING RACE, SPACER, 'O'RING, PINTLE COVER AND SLEEVES) AT TOP OF HOUSING.

FIT THE OTHER BEARING RACE SHIM. (APPROXIMATELY .40 MM) AND SPACER SO THAT THE SPACER PROTRUDES .25-MM (.001 - .015 INCH) HIGHER THAN THE HOUSING FACE.

MOVE THE YOKE S/A BACK AND FORTH. APPLY 1110-1330 N (250-299 LBF) PRESSURE TO THE SPACER TO SEAT THE PINTLE BEARINGS.

CALULATE THE DISTANCE FROM FACE OF HOUSING TO THE TOP OF SPACER. TAKE OUT THE SPACER SO THAT THE AMOUNT OF SHIMS EQUAL TO THE MEASUREMENT FOUND IN STEP 5. ADD .381 - .483 MM (.015-.019 INCH) SHIM THICKNESS TO THE SHIM STACK FOUND IN STEP 6. ASSEMBLE THE SPACER.

PUT IN 'O'RING, PINTLE COVER AND SCREWS TO COMPLETE THE PINTLE ASSEMBLY.

For acceptable service life of these parts, use full flow filtration to supply fluid that meets ISO clean¬liness code 16/13 or cleaner. Selections from OFP, OFR and OFRS filter series are recommended by Hydrostatic Transmission Service,LLC.

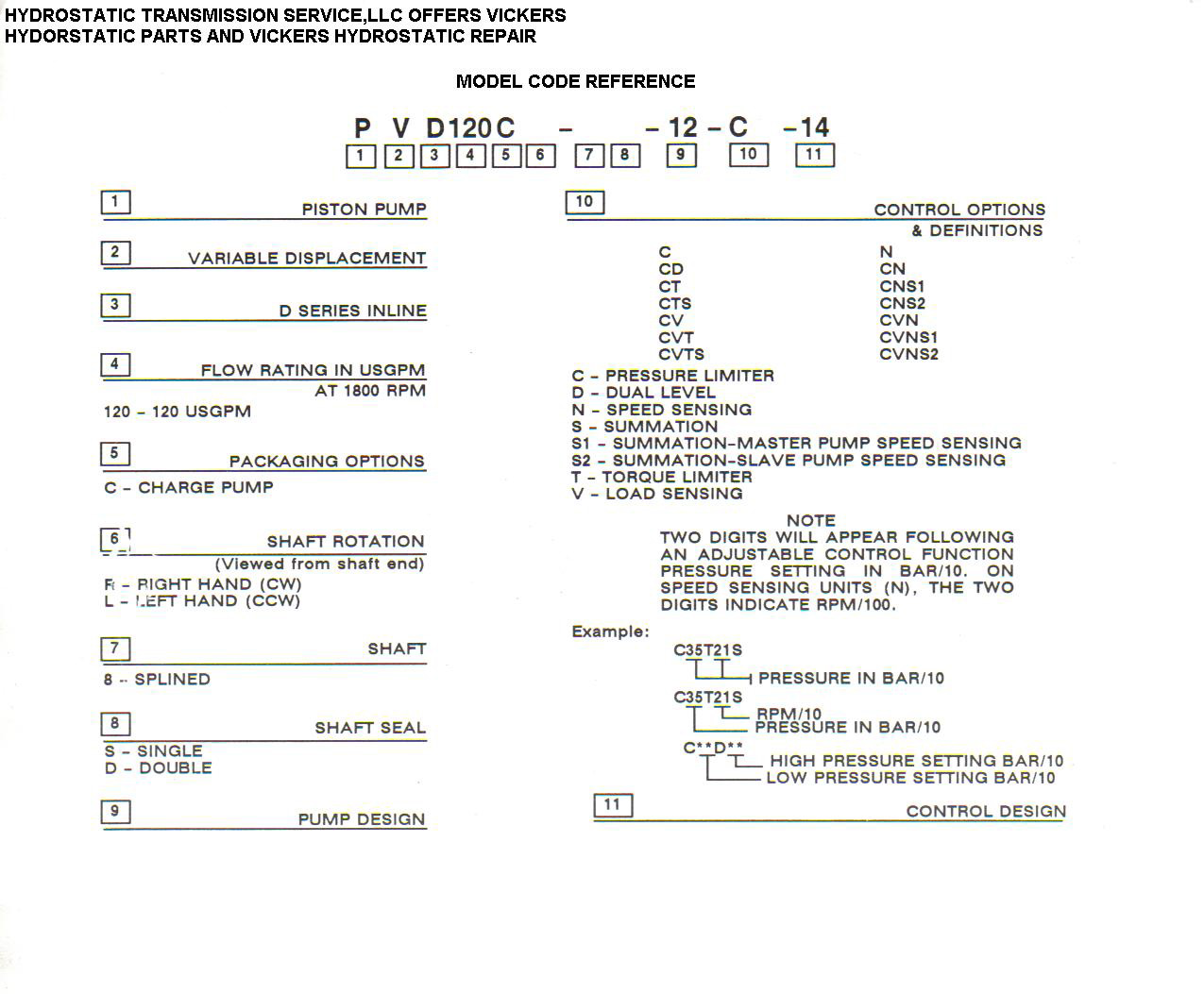

All of these 4 are product numbers pvd120c m2232s
